Présentation du dissipateur thermique à ailettes pliées
Fabrication et matériaux
Les dissipateurs thermiques à ailettes pliées sont fabriqués en pliant de fines feuilles de métal-généralement en aluminium ou en cuivre-en un motif ondulé ou plié. Ce procédé offre une surface élevée avec une faible consommation de matériaux. Les ailerons pliés sont ensuite fixés à une plaque de base à traverssoudure, brasage ou collage thermique.
Matériaux courants :
Aluminium– léger,-rentable et thermiquement efficace.
Cuivre– conductivité thermique supérieure, idéale pour les appareils-haute puissance.
Avantages clés
Les ailettes à rapport d'aspect élevé augmentent la zone de dissipation thermique.
Structure légère et compacte.
Excellent pour le refroidissement à air passif et forcé-.
Peut être facilement combiné avec d’autres procédés de fabrication thermique pour des performances améliorées.
Processus secondaires compatibles
Les dissipateurs thermiques à ailettes pliées peuvent être personnalisés davantage avec des processus tels que :
Usinage CNC, perçage, taraudage, estampage, anodisation, sérigraphie, revêtement en poudre, gravure laser et polissage.
Ces processus améliorent la protection des surfaces, la précision mécanique et l'attrait visuel.
Les avantages du dissipateur thermique combiné
En raison de leur légèreté et de leurs performances thermiques efficaces, les dissipateurs thermiques à ailettes pliées sont souventsoudé sur des plaques de base en aluminium à l'aide de pâte à souder.
Leplaque de base en aluminiumFournit une résistance structurelle et une excellente conduction thermique de la source de chaleur, tandis que leailerons repliésaugmente considérablement la surface en contact avec l'air, obtenant ainsi un effet de refroidissement synergique -"1 + 1 > 2."
L'expertise d'Awind
Awind possède des années d'expérience dans la fabrication de dissipateurs thermiques de type combiné-utilisant des conceptions à ailettes et plaques de base pliées.

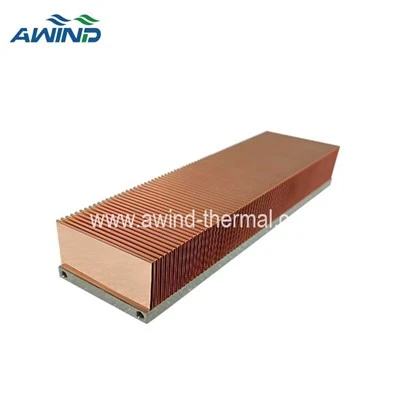

Nous avons produit avec succèsAileron plié en aluminium + plaque de base en aluminiumetaileron plié en cuivre + plaque de base en aluminiumdissipateurs thermiques pour diverses applications-haute puissance, telles que les amplificateurs (AMP).
