Avec le développement de la science et de la technologie, la mécanisation devient de plus en plus importante ; La puissance de l'équipement augmente et la chaleur produite par une puissance élevée augmente également. Cependant, lorsqu’une chaleur excessive s’accumule et n’est pas évacuée à temps, l’équipement sera endommagé. Et le refroidissement par eau est actuellement une méthode de refroidissement appropriée.
Deux méthodes principales de refroidissement par eau : refroidissement par eau par immersion etplaque de refroidissement par eau
Refroidissement par eau par immersion
Le refroidissement par immersion plonge complètement l’équipement ou les composants électroniques dans un liquide de refroidissement conducteur de chaleur mais isolant. En mettant le liquide de refroidissement directement en contact avec les pièces chaudes et en faisant circuler le liquide chauffé à travers l'échangeur de chaleur, l'énergie thermique est évacuée de l'équipement et le liquide de refroidissement est ramené à une température d'entrée suffisamment basse. Cette méthode est très efficace car le liquide de refroidissement peut absorber plus de chaleur du système et circuler plus facilement dans le système que l’air.
Cependant, le système de refroidissement par immersion doit être personnalisé en fonction de l'équipement, et un investissement important dans les installations est nécessaire pour l'intégrer dans un écosystème complet de gestion thermique à grande échelle.
Plaque de refroidissement par eau
La plaque de refroidissement par eau est directement installée sur l'ensemble de châssis haute puissance pour distribuer le liquide de refroidissement vers la zone de décharge haute puissance thermique. Avec l'évolution rapide des exigences et des composants informatiques, cette méthode de refroidissement plus traditionnelle peut être plus facilement fusionnée et mise à niveau. Dans la technologie des plaques froides, les performances de transfert de chaleur peuvent être considérablement différentes, ce qui dépend de la conception interne du flux de liquide de refroidissement, et la modification des performances est plus facile à quantifier. Comparé au refroidissement par immersion, il nécessite moins de coûts et convient à un large éventail d'applications.
Principe de fonctionnement de la plaque refroidie à l'eau

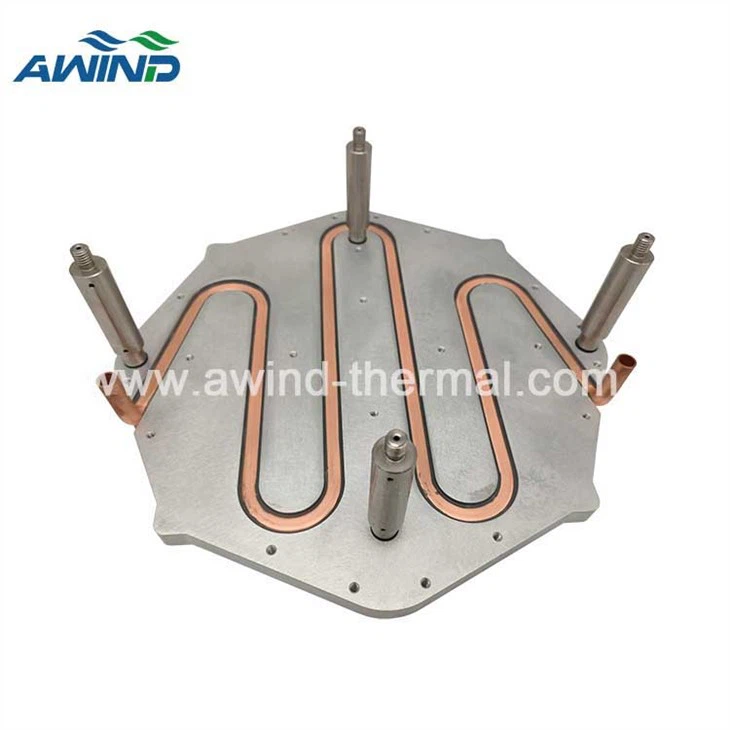

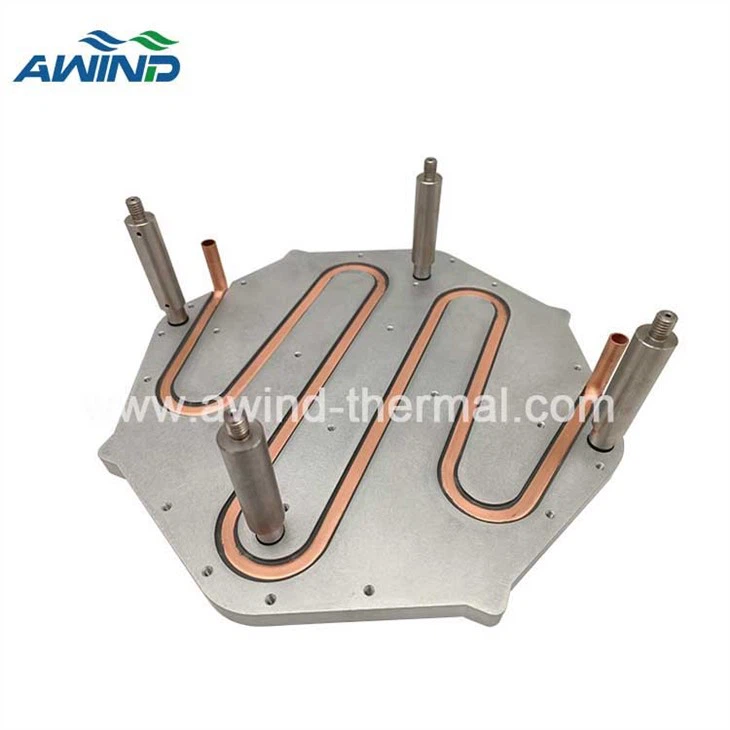

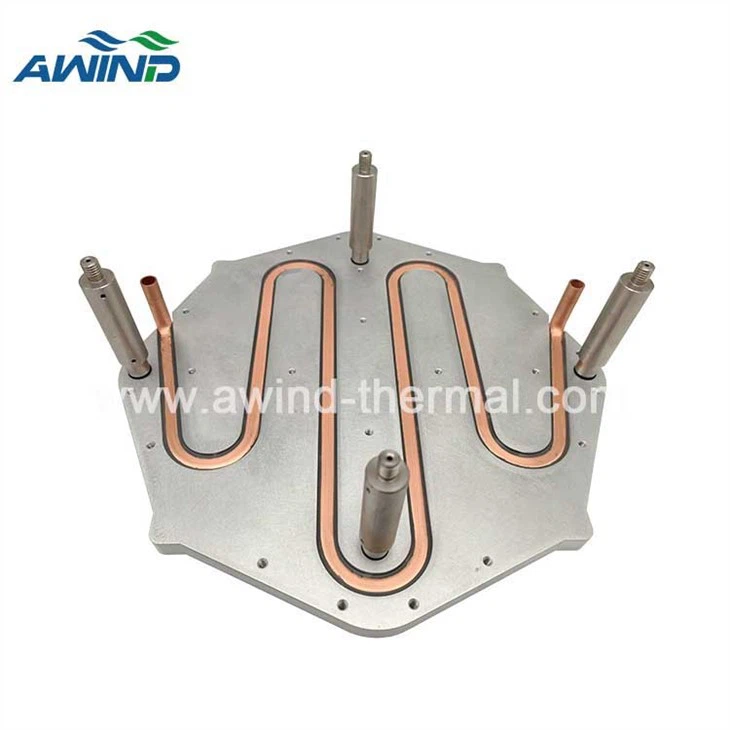

Plaque métallique (généralement en aluminium ou en cuivre) qui possède un tube interne pour permettre aux liquides de s'écouler à travers elle. Lorsqu'une plaque froide est placée sur un composant électronique nécessitant un refroidissement, elle absorbe et dissipe la chaleur du composant vers le liquide qui circule ensuite dans le système.
Les chemins d'écoulement à l'intérieur des plaques froides peuvent être usinés sous différentes formes et tailles, et peuvent permettre aux plaques froides d'absorber et de transférer plus efficacement de grandes quantités de chaleur.
L'avantage de la plaque de refroidissement par eau
Efficacité énergétique et système : la faible puissance requise par le système de refroidissement à plaques refroidies à l'eau le rend plus efficace, réduit la consommation d'énergie et réduit les coûts et les émissions de carbone.
Améliorer la fiabilité : le système de refroidissement à plaques refroidi à l'eau peut assurer une dissipation thermique et un contrôle de la température plus efficaces, afin que les composants puissent fonctionner dans le meilleur environnement et avoir une plus grande fiabilité.
Une plus grande flexibilité de conception : la plaque refroidie à l'eau peut être conçue sous différentes formes et tailles grâce à différents processus en fonction des exigences de dissipation thermique.
Transfert de chaleur plus efficace : par rapport au caloduc, la plaque refroidie par liquide peut transférer directement la chaleur sur la grande plaque, obtenant ainsi un transfert de chaleur plus efficace.
Facteur de sécurité élevé : la plupart des plaques de refroidissement par liquide sont constituées d'un alliage d'aluminium et de divers supports isolants. Élimine les risques potentiels pour la sécurité dans les applications électriques.
Moins de bruit : le dissipateur thermique à plaques refroidi à l'eau utilise l'eau comme milieu et le système de refroidissement est plus silencieux que le système de refroidissement à air.
Application de plaque refroidie à l'eau dans diverses industries
Plaque de refroidissement liquide dans le centre de données
Le développement du cloud computing a favorisé l’essor des centres de données. Cependant, l’expansion rapide des centres de données et l’augmentation de la consommation d’énergie nécessitent des solutions de refroidissement plus efficaces.
Au début, le centre de données utilisait un système de refroidissement par air, mais aujourd'hui, la densité de puissance du centre de données est proche de la limite supérieure de la capacité de refroidissement du système refroidi par air.
De plus, le système de stockage de données haute densité présente également un problème de surchauffe, car la conception mise à jour compresse davantage de dispositifs de mémoire en volumes plus petits, empêchant ainsi la vitesse optimale de lecture/écriture des données.
Les centres de données consomment une grande quantité d’énergie, qui représente actuellement environ 3 % de l’électricité mondiale. Comme le prix de l'énergie fluctue en fonction de l'incertitude du marché, les plaques de refroidissement par eau ne nécessitent pas autant d'énergie pour dissiper la chaleur que les plaques refroidies par air, ce qui peut réduire considérablement leur fonctionnement.
Awind peut vous fournir des solutions de refroidissement liquide personnalisées pour centres de données répondant aux exigences de gestion thermique de votre système. Notre plaque froide à microcanaux hautes performances peut aider les centres de données à fournir à leurs clients les services informatiques les plus performants, tout en améliorant la flexibilité et la rentabilité.
Plaque de refroidissement liquide dans EV
Avec les progrès rapides de la technologie et la sensibilisation des gens à l’environnement, les véhicules électriques se développent et s’améliorent constamment. Ils sont désormais plus puissants, capables d’effectuer des distances plus longues et d’utiliser davantage de calculs aéroportés.
À mesure que les véhicules électriques deviennent plus puissants et plus efficaces, de plus en plus de charges thermiques seront générées dans des pièces de plus en plus petites.
Les limitations thermiques affectent l’efficacité, la puissance, la sécurité, la fiabilité, la distance parcourue et d’autres caractéristiques de performance essentielles aux consommateurs.
Une mauvaise gestion thermique des batteries, qu’elle entraîne des températures élevées ou basses, réduira la capacité et les performances des batteries, voire augmentera les risques de combustion, de sécurité et de fiabilité. Le refroidissement liquide de la batterie d’un véhicule électrique est généralement utilisé pour contrôler la température et la maintenir dans la meilleure plage de fonctionnement.
Afin de répondre aux exigences des véhicules électriques, les plaques de refroidissement par eau d'awind sont légères, de petite taille, efficaces en termes de conduction thermique et maintiennent une basse température de fonctionnement au moindre coût, améliorant ainsi le budget énergétique global et l'efficacité du véhicule.
Plaque froide liquide en IGBT
Les IGBT jouent un rôle important dans la transmission et la conversion de puissance, mais ils peuvent également générer un niveau élevé de chaleur lors de la commutation haute fréquence. La principale priorité des concepteurs d’énergie est le refroidissement des dispositifs IGBT.
La solution de refroidissement liquide IGBT personnalisée d'Awind vous aide à améliorer les performances énergétiques, l'efficacité électrique, la sécurité et la fiabilité des systèmes électroniques de puissance.
La plaque de dissipateur thermique à refroidissement liquide améliore le coefficient de transfert de chaleur, réduit la résistance thermique du système et augmente la capacité de puissance de l'IGBT. La plaque refroidie à l'eau peut être conçue pour obtenir une plus grande puissance par unité de volume, améliorant ainsi les performances et l'efficacité énergétique.
Plaque de refroidissement par eau dans le laser
Le laser génère beaucoup d'énergie thermique pendant son fonctionnement. Même le laser le plus efficace ne peut pas convertir toute l’énergie en flux lumineux, donc l’énergie excédentaire sera convertie en chaleur. Les lasers avec des niveaux de puissance inférieurs peuvent généralement gérer la chaleur perdue par refroidissement passif ou flux d'air naturel. D’un autre côté, les lasers haute puissance nécessitent des stratégies de refroidissement plus actives. Le refroidissement par plaques refroidies à l'eau est généralement une solution efficace.
Notre plaque froide dissipe la chaleur de manière uniforme et efficace pour maintenir les meilleures performances du système laser.
