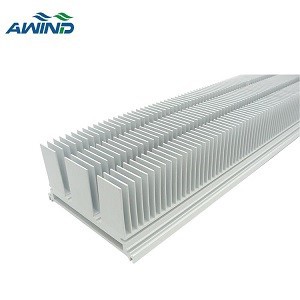

Dissipateur thermique à ailettes de skiving

Qu'est-ce que le dissipateur thermique à ailettes skiving

Le dissipateur thermique à ailettes Skiving est un modèle de produit spécifique qui utilise une machine à ailettes Skiving pour couper des profilés en aluminium ou en cuivre en feuilles droites et forme une structure d'espace uniformément ordonnée grâce à des coupes répétées.

Ce type de dissipateur thermique, en raison de sa méthode de traitement unique et de ses caractéristiques structurelles, peut résoudre efficacement le problème de dissipation thermique des appareils haute puissance.

Les dissipateurs thermiques à ailettes biseautées sont largement utilisés dans des industries telles que l'automatisation industrielle, l'énergie et la transmission, les équipements médicaux, le transport de nouvelles énergies et les équipements d'instrumentation et de test.



Avantages du dissipateur thermique à ailettes en aluminium :

1. excellente conductivité thermique : l’aluminium a une conductivité thermique élevée, ce qui aide à dissiper rapidement la chaleur ;

2. Comparé à d’autres métaux, l’aluminium a une densité plus faible et est plus léger ;

3. L’aluminium est relativement peu coûteux, avec des coûts de production et de transformation inférieurs ;

4. Les matériaux en aluminium sont faciles à couper, façonner et souder, ce qui les rend adaptés à divers besoins de conception.

Avantages du dissipateur thermique à ailettes en cuivre :
1. Le cuivre a une conductivité thermique plus élevée que l’aluminium ;

2. Le cuivre a des performances stables et ne se déforme pas facilement dans des environnements à haute température ;

3. Le cuivre a une meilleure résistance et ténacité que l'aluminium et peut résister à des contraintes mécaniques plus importantes ;

4. Les matériaux en cuivre peuvent être transformés en formes complexes pour répondre à différentes exigences de conception.



processus de skiving des palmes





Étape 1 : Couper



Coupez la matière première en sections, chaque section mesure environ 500 mm de longueur.



Étape 2 : sauter



Saisissez les données des produits dans la machine, telles que l'espacement, la hauteur, l'épaisseur et d'autres données.

Démarrez la machine, l'ingénieur surveille la machine, inspecte les produits semi-finis pour s'assurer qu'ils répondent aux exigences en matière de données.





Étape 3 : Traitement



Selon les besoins du client, traitez le dissipateur thermique à ailettes semi-finies. (Usinage CNC, finition de surface des brosses, meulage)





Avantages du dissipateur thermique à ailettes skiviées





Faible résistance thermique

Conductivité parfaite entre base et ailettes. Parce que le dissipateur thermique à ailettes biseautées est un profil complet sans aucun point de connexion, ce qui peut faire jouer pleinement les caractéristiques de dissipation thermique du dissipateur thermique.

01

Aileron haute densité

Le processus d'aileron biseauté Awind peut rendre l'aileron biseauté plus fin et plus dense, avec une efficacité de transfert de chaleur plus élevée.

02

moindre coût

Le dissipateur thermique à ailettes biseautées personnalisé ne nécessite pas d'outillage coûteux, mais peut offrir une plus grande flexibilité de conception. Au lieu de cela, chaque aileron de coupe est coupé séparément à l'aide du même outil, ce qui permet de réduire les coûts d'outillage.

03

Conception flexible

Comparé à l'extrusion d'aluminium et à d'autres processus, le dissipateur thermique à ailettes biseautées est de taille moins limitée et peut être élargi, ce qui peut être utilisé pour le transfert de chaleur de machines de grande puissance.

04

Texture de polissage
En raison de l'effet de polissage, cette finition de surface fournira un éclat brillant au dissipateur thermique à ailettes biseautées.

Texture sablée
Cette texture de surface donnera au dissipateur thermique à ailettes biseautées une surface mate et uniforme.

Texture brossée
Grâce à ce traitement de surface, il est facile de voir des motifs de lignes parallèles. Grâce au polissage du métal, la surface grattée du dissipateur thermique à ailettes biseautées recevra un traitement de finition satiné unidirectionnel.

Texture d'usinage
Le fonctionnement de la machine du dissipateur thermique à ailettes de skiving déterminera l’apparence de la texture.

Revêtement chromaté transparent
Pour recouvrir le dissipateur thermique à ailettes biseautées à l'aide de la technologie électrochimique, vous appliquerez une couche de chromate. Le dissipateur thermique à ailettes biseautées aura une finition de surface décorative. Cela aidera à maintenir sa conductivité après l'application d'un revêtement de chromate.

revêtement en poudre
La poudre sèche utilisée dans ce procédé est un polymère thermoplastique ou un polymère thermodurcissable. Avant de chauffer et de durcir, vous utiliserez des charges électrostatiques pour appliquer de la poudre sèche. Le dissipateur thermique à ailettes biseautées aura une finition de surface formée à partir de cette poudre, qui a la plus grande durabilité que les revêtements ordinaires.

Nickelage chimique
Semblable aux processus électrochimiques de chromate transparent et d’oxydation anodique, la galvanoplastie du nickel ne nécessite pas de courant. Grâce au nickelage autocatalytique, une couche métallique uniforme peut être formée sur le dissipateur thermique à ailettes biseautées.

Traitement d'anodisation
Il s’agit d’un processus électrochimique qui peut produire une résistance à la corrosion et une finition de surface durable.

Texture brossée

Texture d'usinage

Texture de polissage

Traitement d'anodisation

Augmenter la surface des nageoires

L'augmentation du nombre ou de la surface des ailettes peut améliorer la surface de contact avec l'air, renforçant ainsi l'effet d'échange thermique.

Optimiser la forme des ailerons

Choisissez la forme et l'espacement des ailettes appropriés, augmentez les canaux de flux d'air, réduisez la résistance au flux d'air et améliorez l'efficacité de la dissipation thermique.

Utilisation de matériaux conducteurs thermiques

Choisissez des matériaux à haute conductivité thermique (comme l'aluminium ou le cuivre) pour fabriquer des dissipateurs thermiques et améliorer la conductivité thermique.

Améliorer le flux d'air

En utilisant des ventilateurs ou d’autres dispositifs de circulation d’air pour augmenter la vitesse du flux d’air, l’efficacité du refroidissement peut être améliorée. Pensez à utiliser un ventilateur à vitesse variable pour ajuster la vitesse du vent en fonction des besoins de refroidissement.

Traitement de surface

Traiter la surface des ailettes (comme l'anodisation ou le revêtement) pour augmenter la capacité de rayonnement thermique ou améliorer l'adhérence du flux d'air.

Les dissipateurs thermiques à ailettes biseautées peuvent dissiper la chaleur dans la mesure du possible dans un espace très limité, car ils ont un très grand rapport surface/volume en raison de leur densité d'emballage élevée. En raison de leurs performances de dissipation thermique supérieures et de leur conception structurelle, les dissipateurs thermiques à ailettes biseautées sont largement utilisés dans les situations nécessitant une dissipation thermique efficace.

Appareils électroniques :

Composants utilisés pour la dissipation thermique, tels que les processeurs, les GPU, les amplificateurs de puissance et les modules d'alimentation, pour aider à maintenir des températures de fonctionnement normales.

Éclairage LED :

Dans les lampes LED, il est utilisé pour dissiper la chaleur, prolonger la durée de vie des LED et améliorer l’efficacité lumineuse.

Véhicules électriques :

Utilisé dans les systèmes de gestion de batterie et les moteurs électriques pour la dissipation de la chaleur, garantissant un fonctionnement efficace et une sécurité.

Équipement industriel :

Utilisé pour les systèmes de refroidissement de diverses machines et équipements industriels, notamment les lasers, les convertisseurs de fréquence et les servomoteurs.

Appareils électroménagers :

Utilisé pour la gestion thermique et l’amélioration de l’efficacité énergétique des appareils tels que les réfrigérateurs, les climatiseurs et les machines à laver.

Matériel de communication :

Aide à dissiper la chaleur et à assurer la stabilité du signal dans les stations de base, les routeurs et autres appareils de communication.

Système CVC :

Dans les systèmes CVC, il est utilisé pour les échanges de refroidissement et de chauffage afin d’améliorer l’efficacité du système.

Dissipateurs thermiques à ailettes biseautées pour lampe de croissance des plantes
Awind a conçu et produit ce dissipateur thermique pour lampe végétale selon les exigences du client.
Ce dissipateur thermique adopte le processus d'ailettes de skiving et est fabriqué en aluminium AL6063 qui a une conductivité thermique élevée ; La hauteur des ailerons est de 55 mm et l'épaisseur est de 1,5 mm. Les ailettes hautes de ce dissipateur thermique peuvent augmenter la surface de dissipation thermique. Et il a été traité à l'arrière pour permettre à la lumière de la plante de mieux entrer en contact avec le dissipateur thermique.

Avantage:
Dissipation thermique efficace :Ce dissipateur thermique de lampe de croissance est fabriqué en aluminium de haute qualité, qui peut dissiper efficacement la chaleur des LED haute puissance, garantissant des performances optimales et prolongeant la durée de vie de la lampe de croissance à plaque.

Améliore la croissance des plantes :Une dissipation thermique efficace permet à votre lampe de croissance LED de fonctionner à des températures plus basses, réduisant ainsi la perte d'intensité lumineuse et favorisant une croissance vigoureuse des plantes.

Durable et robuste :Ce dissipateur thermique d'éclairage de croissance à plaques est fabriqué en aluminium robuste qui peut résister aux conditions difficiles des environnements de croissance en intérieur, garantissant une fiabilité durable.

Fonctionnement silencieux :Contrairement aux ventilateurs, nos dissipateurs thermiques fonctionnent silencieusement, créant un environnement paisible pour vos plantes.



Ailerons de grande hauteur

Les ailettes hautes peuvent étendre la zone de dissipation thermique vers le haut, augmentant ainsi la zone en contact avec l'air, ce qui est plus propice à la dissipation thermique.

Ailerons multiples et espacement raisonnable des ailerons

Avoir plus d'ailettes entraîne une plus grande surface de dissipation thermique, et un espacement raisonnable des ailettes peut permettre à l'air de circuler rapidement et en douceur, évacuant ainsi plus de chaleur.

Traitement du fond du dissipateur thermique

Le fond du dissipateur thermique est traité selon les exigences pour le rapprocher de la source de chaleur.

Dissipateur thermique de l'onduleur
De nos jours, la densité de puissance des onduleurs haute puissance ne cesse d’augmenter. La température élevée provoquée par une densité de puissance élevée peut avoir un impact sérieux sur la plupart des composants électroniques, entraînant des pannes de composants électroniques et, à terme, un dysfonctionnement de l'ensemble de l'onduleur.
Pour la conception de dissipation thermique des onduleurs haute puissance, nous avons adopté une combinaison de dissipateurs thermiques à ailettes skiviées de grande taille soudés avec des caloducs.
L'utilisation de dissipateurs thermiques à ailettes en aluminium, avec des ailettes hautes et denses, permet une extension suffisante de la surface de dissipation thermique, ce qui est plus propice à la dissipation thermique.
Le bas du dissipateur thermique à ailettes skiviées est fendu avec CNC et soudé avec plusieurs caloducs. Les caloducs peuvent transférer la chaleur de l'extrémité à température la plus élevée à l'extrémité à température inférieure, rendant ainsi la température globale du dissipateur thermique plus uniforme et plus propice à la dissipation thermique.





Ailerons denses et de grande hauteur

Plusieurs caloducs
