Chambre à vapeur
Chambre à vapeur (dissipateur thermique VC)est une chambre à plaque plate complètement fermée composée d'une plaque inférieure, d'un cadre et d'une plaque de couverture, et la paroi intérieure de la chambre est dotée d'une structure à mèche pour absorber le liquide. La chambre à vapeur utilise le fluide enfermé dans sa propre chambre pour s'évaporer et se condenser en continu, de sorte qu'elle puisse rapidement homogénéiser la température, de sorte que la chambre à vapeur puisse conduire et diffuser rapidement la chaleur.
Qu'est-ce que la structure de mèche à mailles composées ?
La structure de la mèche et le fluide de travail génèrent les forces capillaires nécessaires pour pomper le liquide du condenseur vers l'évaporateur et maintenir le liquide uniformément réparti dans le matériau de mèche. La structure de mèche à mailles composées est une partie importante de la chambre à vapeur et permet à la chambre à vapeur d'obtenir une conduction et une dissipation thermique rapides.
Structure de mèche en maille composée
Caractéristiques de la structure de mèche en maille composée :
La structure de la mèche à mailles composées est constituée d'un treillis de cuivre multicouche lié.
Sa structure est similaire à la structure à mèche de poudre frittée, mais l'uniformité de la taille des pores est meilleure que la structure à mèche de poudre frittée.
Il peut y avoir différentes tailles de maille (taille des pores) combinées (par zone).
La structure de la mèche peut être formée à différentes épaisseurs, tailles de pores et perméabilité.
La mèche en maille multicouche composée a de meilleures performances que la structure de mèche frittée simplex.
La structure de la mèche peut être divisée en trois parties
Partie condensation :
Absorber et retenir le condensat du fluide de travail.
Partie transport :
Transporter le fluide de travail en phase liquide de la partie condensation à la partie vaporisation.
Partie Vaporisation :
Vaporisez le fluide de travail et fournissez la contre-pression du flux de vapeur.
Fournir la force de soutien du flux de liquide.
Il existe de nombreux types de structures de mèches à mailles composées, telles que les mèches à pores grossiers, les mèches à pores fins, les mèches à poudre frittée, etc.
La mèche à pores grossiers est généralement utilisée comme mèche de condensation et mèche de transport dans la chambre à vapeur, la mèche fine étant utilisée comme mèche de vaporisation dans la chambre à vapeur.

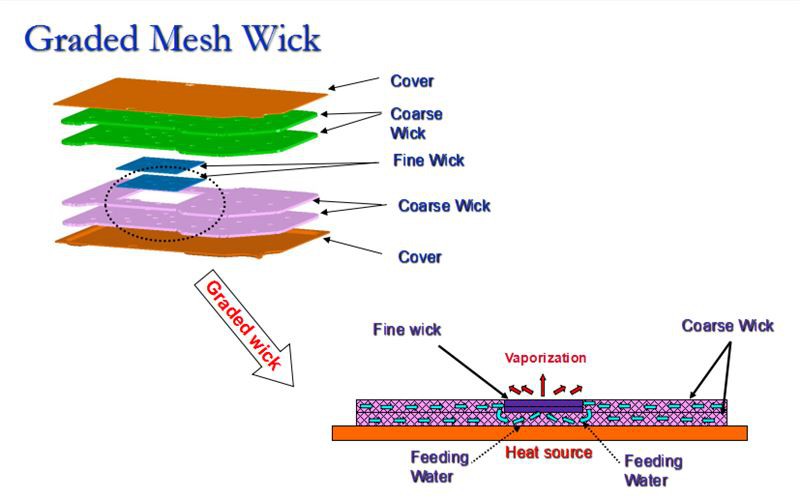

La mèche fine et la mèche grossière forment une mèche graduée, de sorte que l'intérieur de la chambre à vapeur puisse circuler en continu pour l'évaporation et la condensation.
Mèche à pores grossiers
Mèche à pores fins
Liaison par diffusion
La liaison par diffusion est une méthode permettant de créer un joint entre des métaux, alliages et non-métaux similaires ou différents.
Les propriétés des matériaux parents sont généralement inchangées.
Ne nécessite pas de brasage ou de brasage pour lier le matériau parent.
La colonne de support est liée aux couvercles supérieur et inférieur.
 |  |
| (1-1) | (1-2) |
La colonne en forme de beignet est liée aux couvercles supérieur et inférieur pour constituer un trou traversant.
Chambre à vapeur sur pied
2 ou 3 socles VC, et chaque socle est toujours une chambre au lieu d'être solide.
Les colonnes de support sont toujours à l'intérieur du socle pour conserver la solidité du VC.
Fluide de travail Remplissage de la chambre à vapeur
L'eau pure dégazée est le fluide de travail et la teneur en oxygène est inférieure à 10 ppb.
Passez l'aspirateur dans la chambre puis remplissez le fluide de travail.
Éliminez le NCG pour éviter la dégradation du VC.
Considération de conception
La taille et la forme
Taille maximale : 300x300 mm
Limitation de forme : base sur la capacité d’estampage
Épaisseur
3.0mm, 1.0 + 0.5 épaisseur de couverture ; Qmax Inférieur ou égal à 150W ; Chargement inférieur ou égal à 60 lb ; source de chaleur Supérieure ou égale à 15x15 ; Dimension Inférieure ou égale à 100x100 mm
À travers le trou
Dépend de l'emplacement
Platitude
Colonne en cuivre
Post-usinage
Processus de conception de capital-risque
Processus de production de VC
Assurance qualité Awind
Test de fuite d'hélium 100%
Inspection de la qualité de l'eau, détection en ligne.
Quantité de remplissage pondérale 100%.
Vieillissement thermique 100%.
Test de performances 100%.
